产品简介:
模块技术要求 | ||
指标 | 单位 | 指标要求 |
输出功率 | dBm | ≥50 dBm@14.125GHz |
三阶互调 | dBc | ≤-25.0 dBc(两等幅信号频率间隔5MHz,总输出功率47dBm) |
增 益 | dB | ≥25dB |
频率响应 | dB@750MHz | ≤3.0 |
dB@任意40MH | ≤1.2 | |
功 耗 | W@50dBm | ≤410W(100W功率输出时) |

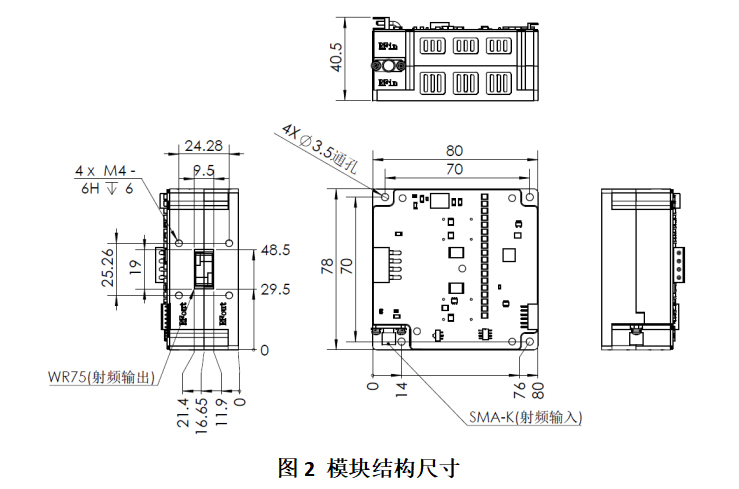

尺 寸 | mm | 80mm*78mm*38.5mm(公差±2mm) |
输入接口 | —— | SMA-K |
输出接口 | —— | WR75(横向,非标法兰) |
供 电 | V | DC+24V(21.0A) |

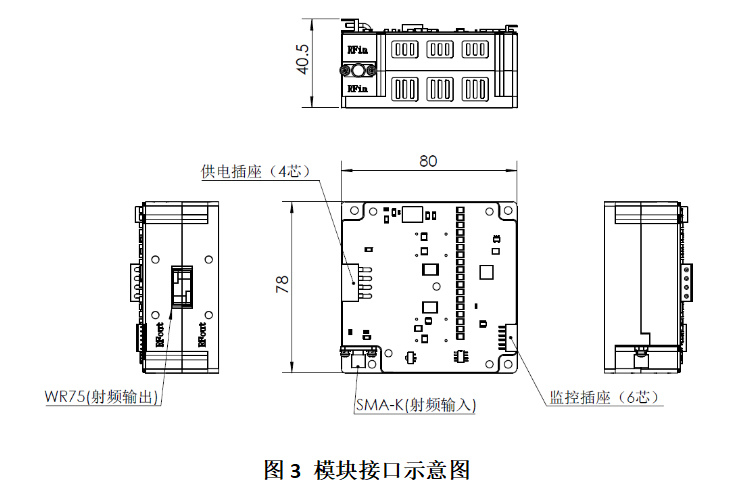

Ku频段功放模块接口定义 | |||
供电插座 | 1 | GND | |
2 | GND | ||
3 | DC+24V | ||
4 | DC+24V | ||
监控插座 | 1 | GND | |
2 | DC+5V | ||
3 | CAN_H | ||
4 | CAN_L | ||
5 | TTL | 高电平打开 | |
6 | TTL_GND | ||
射频输入 | SMA-K | ||
射频输出 | WR75/BJ120(非标法兰) |
